Мой самодельный вариант якоря

РазмещеноПросмотрыКоммент
10.07.17327720

Данная статья в разделе:
Рыбацкая технология и самоделки

Фотографии:

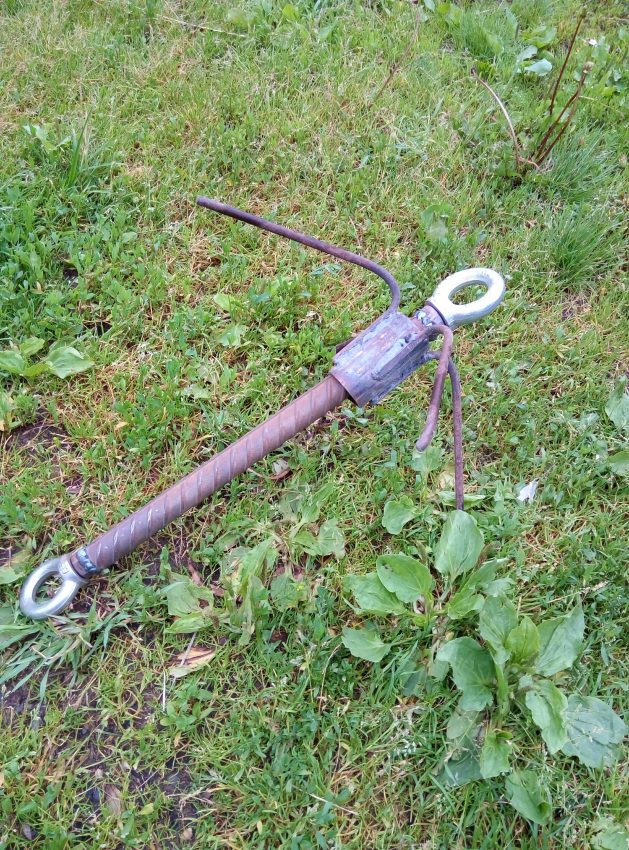

Расположение деталей при обрыве страховки фала.
В разобранном состоянии.

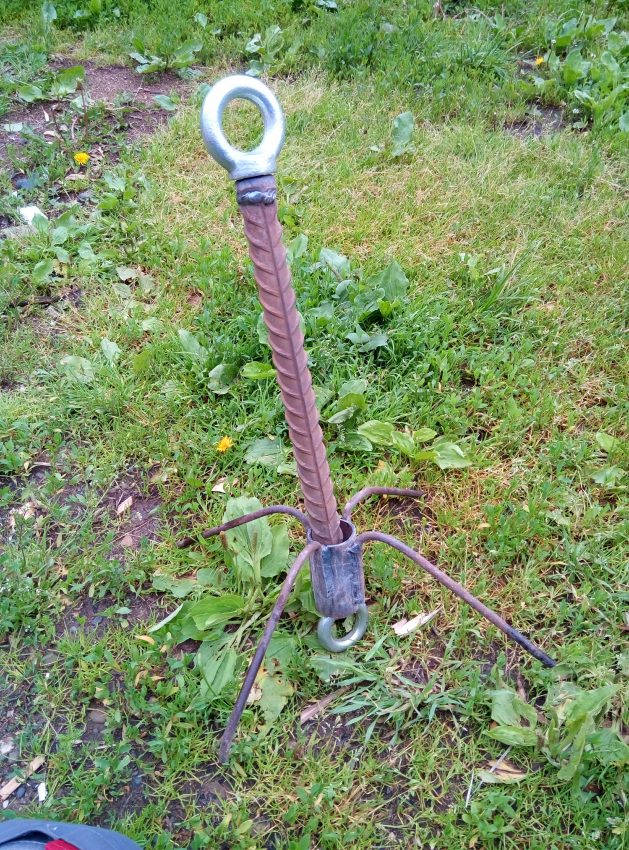

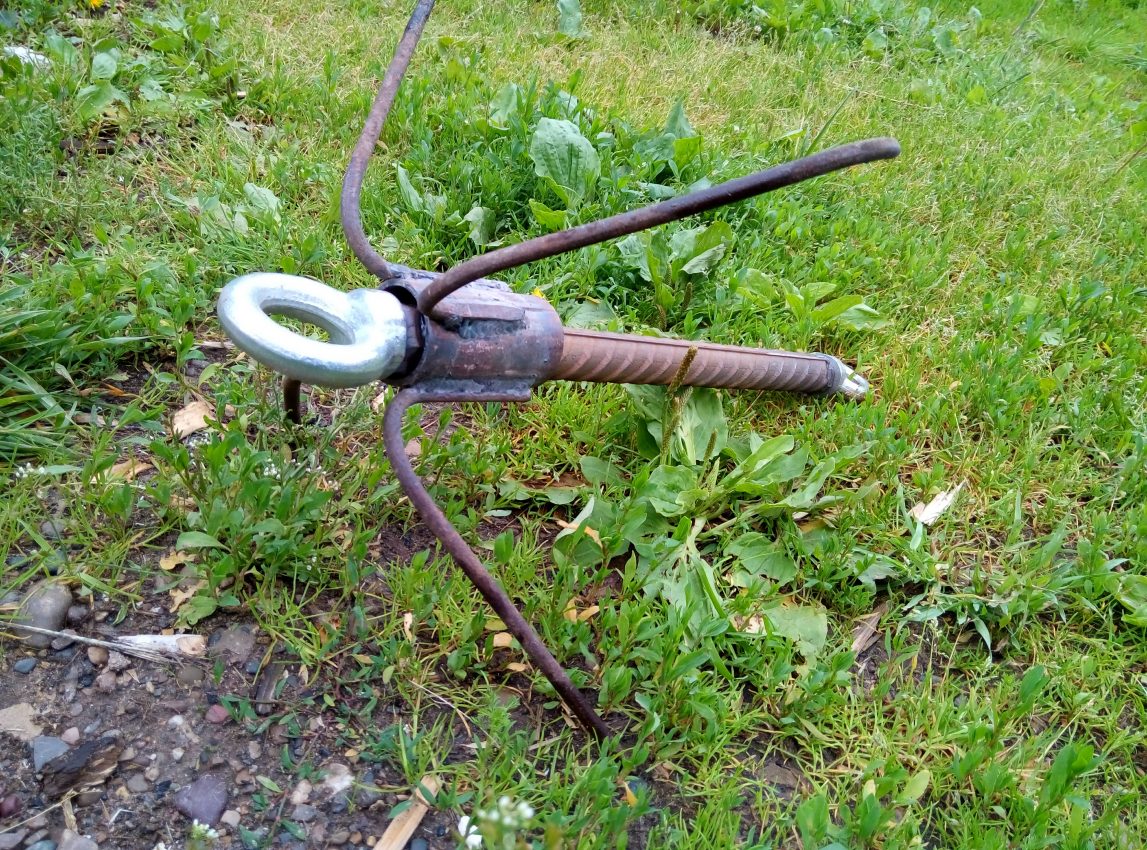

Разборный якорь с подвижной конструкцией

В начале июля я остался без якоря. А все потому, что неправильно его прикрепил к фалу. Отец мне потом рассказал правильный вариант крепления, а я с помощью брата изготовил новый якорь.

В качестве веретена взят кусок толстой арматуры, примерно 40 см в длину и 3 см в диаметре. К его торцам приварены 2 гайки для крепления рым-болтов.

Рога сделаны из железного прутка диаметром 5 мм и скоб примерно того же сечения. Якорь изготавливался из подручного материала. Длина выступающей части рогов около 25 см. С концов снята фаска, чтобы обезопасить поверхность лодки. Рога приварены к обрезку трубы диаметром 50 мм.

Таким образом получился очень бюджетный (покупал только рым-болты) якорь с возможностью разборки при транспортировке. Труба с рогами свободно болтается на веретене и не проходит через рымы. При обрыве страховки фала якорь за счет подвижной конструкции полностью переворачивается и появляется дополнительное плечо рычага, позволяющее манипулировать им с помощью фала.

Я покрыл якорь грунтовкой для уменьшения коррозии. Уже проведены первые испытания. При шестиметровой глубине песчаного дна якорь намертво удерживает лодку длиной 3.3 метра с двумя людьми на борту и мотором. За все время рыбалки не было ни одного сползания или фиксации не с первого раза. Дно было и илистым, и песчаным, и каменистым. Проверить «отцепистость» пока не удалось.

В общем, не судите строго. Якорь делал практически из мусора, проект придумал сам. К тому же это мой первый опыт изготовления якорей. Получилось, на мой взгляд, просто и надежно.

Главная > Статьи > Мой самодельный вариант якоря
Чтобы написать комментарий, войдите или зарегистрируйтесь
Garrigud17 июля 2017 г. 7:52
Просто и надежно
ВалентинычЪ17 июля 2017 г. 8:00
Неплохо! Но, думаю, лучше было бы нарезать резьбу в торцах веретена, а не приваривать гайки.
70dan17 июля 2017 г. 11:39
ЗдОрово. А вес какой получился?
vivino17 июля 2017 г. 12:52
Хорошая конструкция, но я попробую "рога" сделать из 8мм проката
Папа Подсекай17 июля 2017 г. 12:59
Михаил, точно! Вес забыл написать. 3.8 кг
Папа Подсекай17 июля 2017 г. 13:00
Прошу прощения. Предыдущее сообщение адресовалось Игорю
Папа Подсекай17 июля 2017 г. 13:03
Михаил, гайки приварить по минуте на каждую. С резьбой даже не хотелось связываться
mozel19 июля 2017 г. 17:41
я пруток на рогах ещё и отжёг бы иногда у меня например на озере так засасывает что якорь и не вытащить а резьбу на арматуре даже не знаю она вроде напряжонная
ЖеньЖенич20 июля 2017 г. 13:54
Очень даже имеет право на жизнь!!
Папа Подсекай20 июля 2017 г. 14:25
Виталий, видел якоря с рогами из легко сгибаемых прутков. Т.е. при зацепе они просто распрямляются, потом в лодке сгибаешь их назад и в путь. Но длина рогов должна быть соответствующей. Я все таки более мобильную модель пытался сделать.
Евгений, спасибо
Лохматый21 июля 2017 г. 21:35
Молодец!
Для первого раза неплохо.

Не сильно понял для чего лапы к трубе приваривать. Но это так, ворчание старого пердуна...
Я лапы просто сгибаю из электрода 4 мм. в транспортном положении сложены в одну плоскость, перед выходом на воду раздвигаю примерно крестом и поджимаю гайкой-барашком. Усилие "от руки".
При зацепе лапы разгибаются. Иногда ломаются, замена несколько секунд. Цена -- бесплатно. Верёвку привязываю за дырку, мне легче просверлить, чем сварщика искать. На конце резьба М 16, гайка, потом 4 лапы и гайка барашек (может быть покупная, самодельная, у меня стыренная от подводной лодки)
mozel23 июля 2017 г. 19:40
Антон да я понял но один раз якорь пришлось обрезать дно как глина да и якорь был не большой складной
Папа Подсекай23 июля 2017 г. 20:05
Сергей, они просто заклиниваются гайкой барашкем? А резьба на веретене? Не совсем понял конструкцию, если не трудно скиньте пожалуйста фото
Лохматый29 августа 2017 г. 22:31
Хорошо. Сделаю фотографии, покажу.
Лохматый12 сентября 2017 г. 22:30
Прошу прощения за долгое молчание, так получилось...
Обещанные фотографии.
Лохматый12 сентября 2017 г. 22:33
Лохматый12 сентября 2017 г. 22:34
В рабочем состоянии
Лохматый12 сентября 2017 г. 22:38

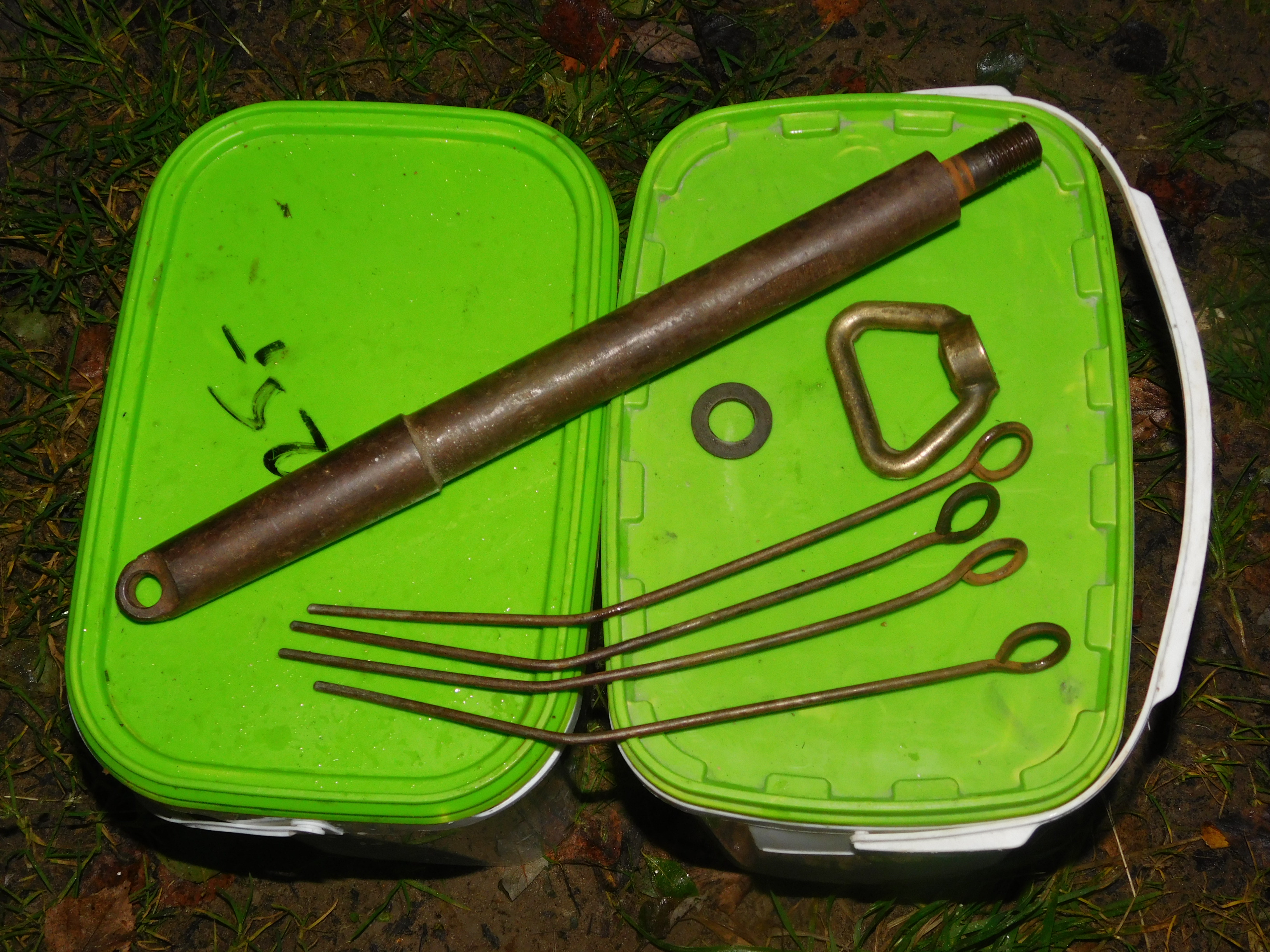

В разобранном виде.
Барашек закручиваю рукой. лапы ставлю практически как попало. На дне метролога с угольником нету.
Когда лапа сломается, а это бывает, нормально работает вариант с тремя лапами, расположенными примерно равномерно.
Папа Подсекай13 сентября 2017 г. 0:01
Сергей, Меня мой якорь пока очень даже устраивает, да и шансов оставить его на дне не было и вряд ли будет. Но если что-то и произойдет, то следующий якорь сделаю как у вас. Все гениальное - просто
Лохматый13 сентября 2017 г. 23:15
Удачи!
Конкретно этот сделан из старой расточной оправки. На самом деле можно делать из железяки марки "КН". Какую нашёл.
Диаметр от 20 мм. Веса вполне хватает, только надо 2 шайбы, а не 1 как на этом.
